單元式環網開關柜

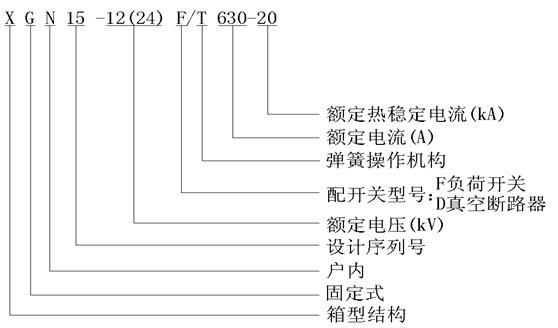

1、產品型號說明

2、產品主要特點

XGN15-12型單元式環網開關柜是新一代輕便靈活、既緊湊又可擴充的金屬封閉式開關設備。其結構簡單、操作靈活、連鎖可靠、安裝方便、模塊化設計，實現任何方案組合，滿足各種接線方式；各回路可選擇SF6負荷開關、真空負荷開關以及真空斷路器進行控制；后部泄壓通道的設置，使開關柜運行具備更高的安全、可靠性。

XGN15-12型單元式環網開關柜系列產品中，SF6負荷開關柜是主打產品。作為新一代開關設備XGN15-12型SF6負荷開關柜以空氣作為絕緣，具有結構簡單、操作靈活、連鎖可靠、安裝方便等特點，對各種不同的應用場合、不同的用戶要求，均能提供令人滿意的技術解決方案。電壓/電流傳感技術和最新繼電保護裝置采用，加上先進的技術性能及輕便靈活的裝配方案，使開關柜即便用于運行要求苛刻的醫院和機場仍能勝任自如；更能適用于智能電網配電自動化的需求。

XGN15-12型SF6負荷開關柜的主開關采用本公司自主生產的FLN36-12(II、III型)SF6負荷開關，也可以采用ABB公司生產的SFG型SF6三工位負荷開關。負荷開關的操作方式有手動和電動兩種。環網柜內六氟化硫負荷開關或六氟化硫負荷開關與熔斷器組合電器可以關合和開斷額定負載電流、關合額定短路電流、斷開變壓器空載電流，組合電器配以熔斷器后可一次性斷開31.5KA短路電流，在電力系統種具有控制和保護作用。

3、使用環境條件

?海拔高度：≤3000M

?環境溫度：-25℃~45℃，最大溫差≤25℃

?相對濕度：日相對濕度平均值不超過95%

?月相對濕度平均值不超過90%

?抗震能力：地面水平加速度≤0.4m/s

?地面垂直加速度≤0.2m/s

?無劇烈震動和沖擊已經無火災、化學腐蝕、爆炸危險的場所。

4、應用領域

XGN15-12型單元式環網開關柜適用于交流50HZ、10KV的電力系統，廣泛應用于工業及民用電纜環網及供電末端。特別適用于一下場所：城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、中小型電廠、醫院、體育場、鐵路、隧道等電氣設備的保護和控制之用。

5、符合標準

GB3906《3-35KV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》，OEC60298《額定電壓1KV意思及50KV以下交流金屬封閉開關設備和控制設備》，DL/T404《戶內交流高壓開關柜訂貨技術條件》
